A ormai 10 anni dallo sviluppo del primo prototipo di pilota per orologi meccanici, ho migliorato l’idea iniziale con nuove funzionalità. Lo scopo ed il funzionamento base rimangono simili, ma ho realizzato due versioni: una Basic economica e senza fronzoli, e una WiFi con funzionalità avanzate.

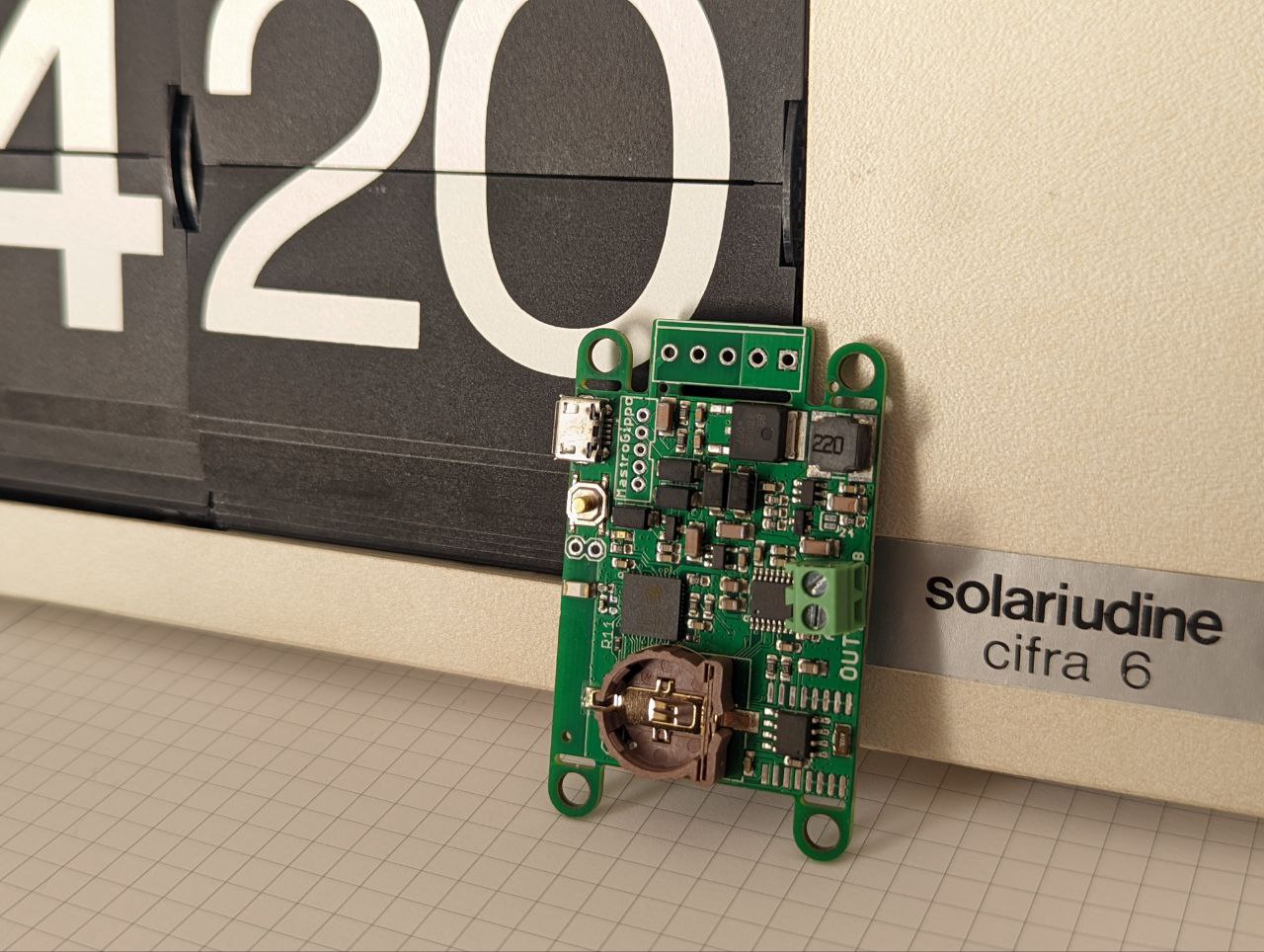

- Versione WiFi per poter accedere alle impostazioni dell’orologio e regolare l’orario anche se la scheda non è fisicamente accessibile
- Alimentazione flessibile: è possibile alimentare la scheda con qualsiasi alimentatore USB economico (non incluso) che possa fornire 5V invece di un costoso, ingombrante e difficile da trovare alimentatore da 24V.
La versione WiFi può essere alimentata da un alimentatore esterno dai 9 ai 26V, in tal caso la tensione in uscita corrisponderà a quella di alimentazione - Piccolo: solo 37x36mm per la versione base e 58x36mm per la versione WiFi con i 4 supporti per viti (dia. 4mm) facilmente rimuovibili (25x36mm e 51x36mm rimuovendo i supporti)
- Uscita a 12V o 24V
- Intervallo impulsi facilmente configurabile
- Ingresso per batteria opzionale di riserva che permette l’avanzamento dell’orologio anche in mancanza di corrente (solo ver. WiFi)
- Pulsante e ingresso esterno per avanzamento di manuale
- Avanzamento rapido di 60 impulsi via WiFi
- Versione con quarzo di precisione compensato in temperatura da ±1 minuto di errore all’anno o versione base da ±8 minuti di errore all’anno
| Basic | WiFi | |
| Alimentazione micro USB 5V | ✅ | ✅ |
| Alimentazione esterna (12V/24V) | ✅ | |
| Uscita configurabile 12V / 24V | ✅ (S) | ✅ (W) |
| Più orologi in parallelo | ✅ (max 200mA) | ✅ (max 500mA via USB, max 1A con alimentatore) |
| Terminali di uscita a vite | ✅ | ✅ |
| Avanzamento 1imp. | ✅ (pulsante) | ✅ (2) |
| Avanzamento 60imp. | ✅ (W) | |
| Impulso bipolare | ✅ | ✅ (W) |
| Impulso monopolare | ✅ (W) | |
| Durata impulso regolabile | 1s oppure 2.5s (S) | Regolabile da 0.1s a 2.6s (W) |
| Intervallo impulso regolabile | Ogni 30s oppure ogni 60s | Regolabile da 1s a 250s |
| Dimensioni | 25mm x 36mm (fori viti esclusi) | 51mm x 36mm (fori viti esclusi) |
| Collegamento per batteria di backup | ✅ | |
| WiFi | ✅ | |
| Aggiornabile | ✅ | |
| Prezzo versione con precisione 8min/anno | 42€ | 59€ |
| Prezzo versione con precisione 1min/anno | 74€ |
(W) = configurabile via WiFi
(S) = configurabile con ponticello da saldare
(2) = comandabile con pulsante fisico o via WiFi
IMPORTANTE! Prima di ordinare la scheda, seguire le istruzioni per verificare il funzionamento dell’orologio
Manuale per la versione 7 con WiFi:
Manuale per la versione Basic:
Le spese di spedizione verranno calcolate dopo aver inserito l’indirizzo.
Per quantità maggiori, personalizzazioni o per ricevere maggiori informazioni, compila il form (scrivi una email valida, altrimenti non posso rispondere):Versioni precedenti

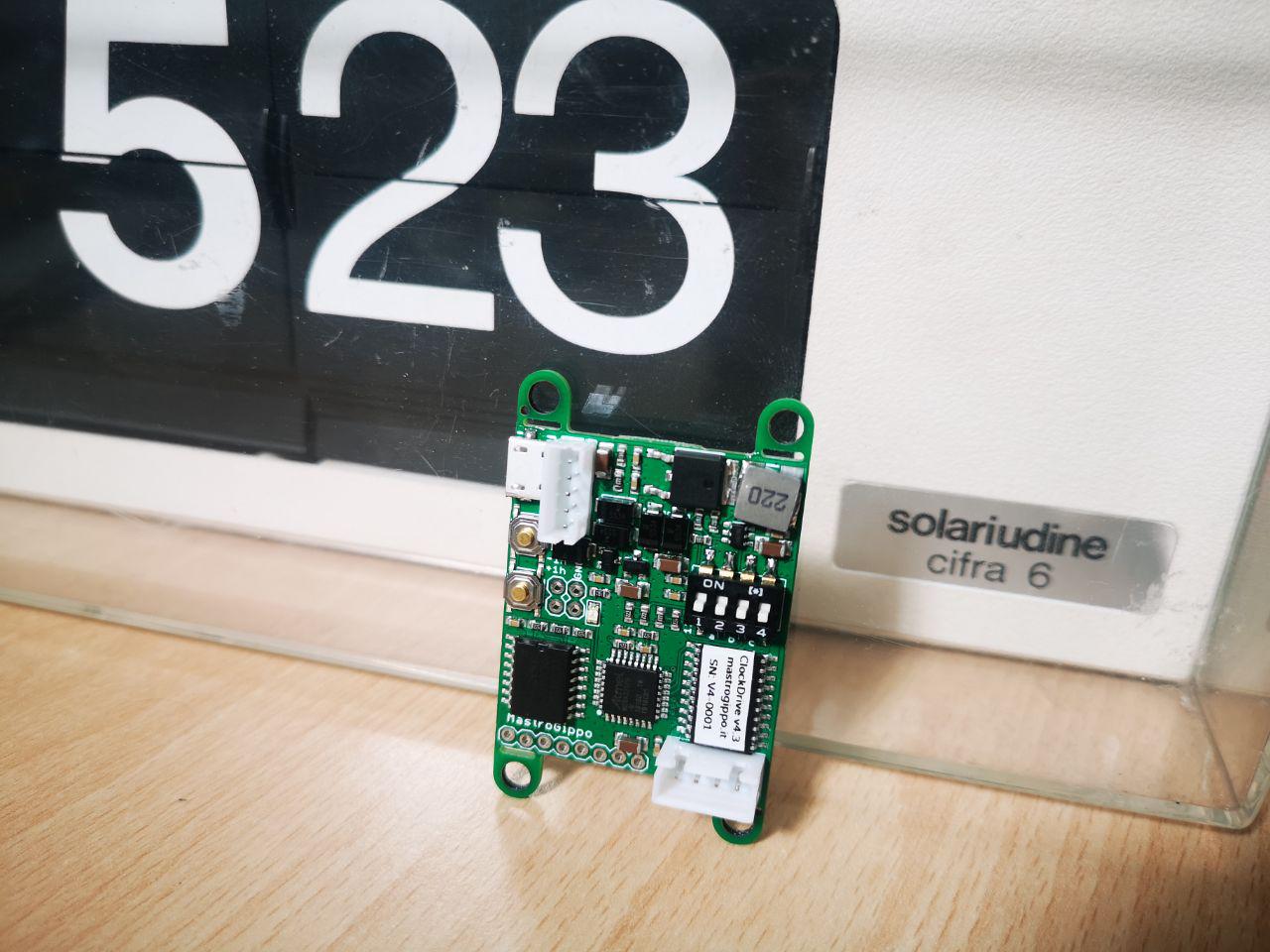

Manuale per la versione 4: ClockDrive-ita_v4
Manuale per la versione 3: ClockDrive-ita
